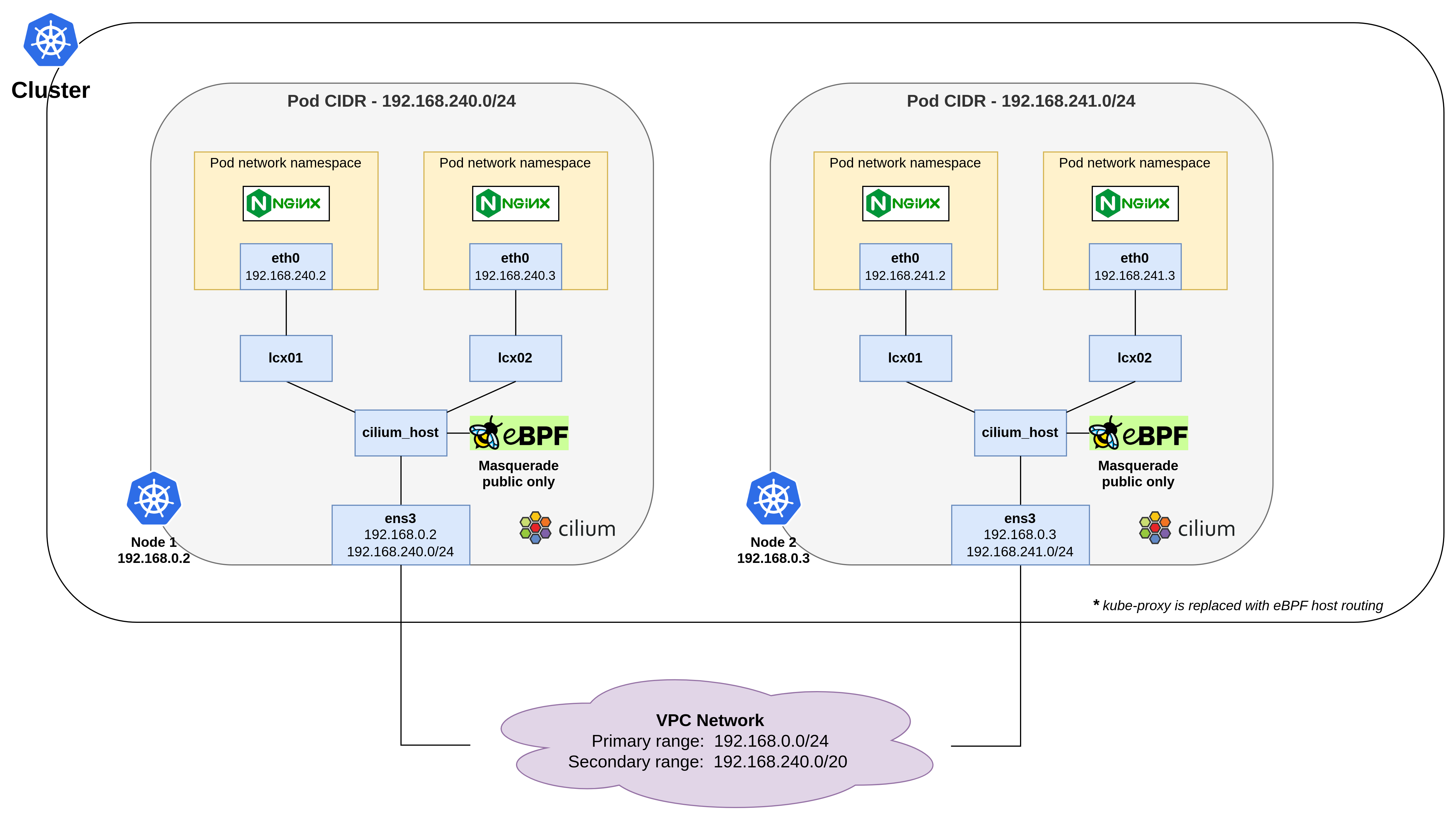

# Sử dụng CNI Cilium VPC Native Routing ## Tổng quan **CNI (Container Network Interface) Cilium VPC Native Routing** là một cơ chế giúp Kubernetes quản lý mạng mà không cần sử dụng overlay networks. Thay vì dùng các lớp mạng ảo, **CNI Cilium VPC Native Routing** tận dụng khả năng routing trực tiếp từ VPC (Virtual Private Cloud) của các nhà cung cấp dịch vụ đám mây để tối ưu hóa việc truyền dữ liệu giữa các node và pod trong cụm Kubernetes. *** ## Model Trên VKS, **CNI (Container Network Interface) Cilium VPC Native Routing** hoạt động theo mô hình sau:
**Trong đó:** * Mỗi **Node** có một dải địa chỉ IP riêng cho các pod (Pod CIDR). Các pod trong mỗi node sử dụng địa chỉ từ CIDR này và giao tiếp qua mạng ảo. * **Cilium** và **eBPF** thực hiện quản lý mạng cho tất cả các pod trên mỗi node, bao gồm việc xử lý lưu lượng đi từ pod này đến pod khác, hoặc từ node này sang node khác. Khi cần, eBPF thực hiện **masquerading** để ẩn địa chỉ IP nội bộ của pod khi giao tiếp với mạng ngoài. * **Cilium** đảm bảo rằng các pod có thể giao tiếp với nhau cả bên trong cùng node và giữa các node khác nhau. *** ## Điều kiện cần Để có thể khởi tạo một **Cluster** và **Deploy** một **Workload**, bạn cần: * Có ít nhất 1 **VPC** và 1 **Subnet** đang ở trạng thái **ACTIVE**. Nếu bạn chưa có VPC, Subnet nào, vui lòng khởi tạo VPC, Subnet theo hướng dẫn bên dưới: * **Bước 1:** Truy cập vào trang chủ vServer tại link * **Bước 2**: Chọn menu **VPCs** ở menu bên trái màn hình. * **Bước 3:** Tại đây, nếu bạn chưa có VPC nào, vui lòng chọn **Create VPC** bằng cách nhập VPC name và định nghĩa dãy **CIDR/16** mong muốn. * **Bước 4**: Sau khi đã có ít nhất 1 VPC, để tạo subnet, bạn cần chọn **View Detail** để mở rộng bảng điều khiển ở phía dưới, trong đó có mục **Subnet**. * **Bước 5:** Tại mục **Subnet**, chọn **Add Subnet.** Lúc này, bạn cần nhập: * **Subnet name**: tên gợi nhớ của subnet * **Primary CIDR**: Đây là dải địa chỉ IP chính của subnet. Mọi địa chỉ IP nội bộ của các máy ảo (VM) trong subnet này sẽ được lấy từ dải địa chỉ này. Giả sử, nếu bạn đặt Primary CIDR là 10.1.0.0/24, các địa chỉ IP của các VM sẽ nằm trong khoảng từ 10.1.0.1 đến 10.1.0.254. * **Secondary CIDR**: Đây là dải địa chỉ IP phụ, được sử dụng để cung cấp thêm địa chỉ IP hoặc để phân chia các dịch vụ khác nhau trong cùng một subnet. Mỗi Node có một dải địa chỉ IP riêng cho các pod (Pod CIDR). Các pod trong mỗi node sử dụng địa chỉ từ CIDR này và giao tiếp qua mạng ảo.
{% hint style="info" %} **Chú ý:** * Các dải địa chỉ IP của **Primary CIDR** và **Secondary CIDR** không được trùng lặp. Điều này có nghĩa là dải địa chỉ của **Secondary CIDR** phải nằm ngoài phạm vi của **Primary CIDR** và ngược lại. Giả sử, nếu Primary CIDR là 10.1.0.0/24, thì Secondary CIDR không thể là 10.1.0.0/20 vì nó nằm trong phạm vi của Primary CIDR. Thay vào đó, bạn có thể sử dụng một dải địa chỉ khác như 10.1.16.0/20. {% endhint %} * Có ít nhất 1 **SSH** key đang ở trạng thái **ACTIVE**. Nếu bạn chưa có SSH key nào, vui lòng khởi tạo SSH key theo hướng dẫn tại [đây.](https://docs.vngcloud.vn/vng-cloud-document/v/vn/vserver/compute-hcm03-1a/security/ssh-key-bo-khoa) * Đã cài đặt và cấu hình **kubectl** trên thiết bị của bạn. vui lòng tham khảo tại [đây](https://kubernetes.io/vi/docs/tasks/tools/install-kubectl/) nếu bạn chưa rõ cách cài đặt và sử dụng kuberctl. Ngoài ra, bạn không nên sử dụng phiên bản kubectl quá cũ, chúng tôi khuyến cáo bạn nên sử dụng phiên bản kubectl sai lệch không quá một phiên bản với version của cluster. {% hint style="info" %} **Chú ý:** * Khi bạn sử dụng loại network Cilium Native Routing cho cluster của bạn, bạn cần thực hiện cấu hình các **Security Groups** cho phép các kết nối cần thiết. Ví dụ, khi bạn chạy một NGINX pod trên một node, bạn phải cho phép traffic trên port 80 để đảm bảo các requests từ các node khác có thể kết nối tới. Việc cấu hình này chỉ bắt buộc nếu bạn sử dụng Cilium Native Routing, đối với Calico Overlay và Cilium Overlay thì việc cấu hình Security Groups này là không cần thiết. {% endhint %} *** ## **Khởi tạo một Cluster sử dụng CNI Cilium VPC Native Routing** Để khởi tạo một Cluster, hãy làm theo các bước bên dưới: **Bước 1:** Truy cập vào **Bước 2:** Tại màn hình **Overview**, chọn **Activate.** **Bước 3:** Chờ đợi tới khi chúng tôi khởi tạo thành công tài khoản VKS của bạn. Sau khi Activate thành công, bạn hãy chọn **Create a Cluster.** **Bước 4:** Tại màn hình khởi tạo Cluster, chúng tôi đã thiết lập thông tin cho Cluster và một **Default Node Group** cho bạn. Để sử dụng **CNI Cilium VPC Native Routing** cho **Cluster** của bạn, vui lòng chọn: * **Network type**: Cilium VPC Native Routing và các thông số khác như sau:
FieldÝ nghĩaVí dụ minh họa
VPCDải địa chỉ IP mà các node của Cluster sẽ sử dụng để giao tiếp.Trong hình, chúng tôi lựa chọn VPC có IP range là 10.111.0.0/16, tương ứng với 65536 IP
SubnetDải địa chỉ IP nhỏ hơn thuộc VPC. Mỗi node trong Cluster sẽ được gán một IP từ Subnet này. Subnet phải nằm trong dải IP của VPC đã chọn.Trong hình, chúng tôi lựa chọn Subnet có Primary IP range là 10.111.0.0/24, tương ứng với 256 IP
Default Pod IP rangeĐây là dải địa chỉ IP thứ cấp được sử dụng cho các pod. Nó được gọi là Secondary IP range vì nó không trùng với dải IP chính của node (Primary IP range). Các pod trong Cluster sẽ được gán IP từ dải này.Trong hình, chúng tôi lựa chọn Secondary IP range là 10.111.160.0/20 - Tương ứng với 4096 IP cho các pod
Node CIDR mask sizeKích thước của CIDR dành cho các node. Thông số này cho biết mỗi node sẽ được gán bao nhiêu địa chỉ IP từ dải pod IP range. Kích thước này cần được chọn sao cho đảm bảo có đủ địa chỉ IP cho tất cả các pod trên mỗi node. Bạn có thể tham khảo bảng bên dưới để hiểu các tính số lượng IP có thể sử dụng để cấp phát cho node, pod trong cluster của bạn.Trong hình, chúng tôi lựa chọn Node CIDR mask size là /25 - Mỗi node sẽ có 128 địa chỉ IP, phù hợp với số lượng pod bạn mong muốn chạy trên một node.

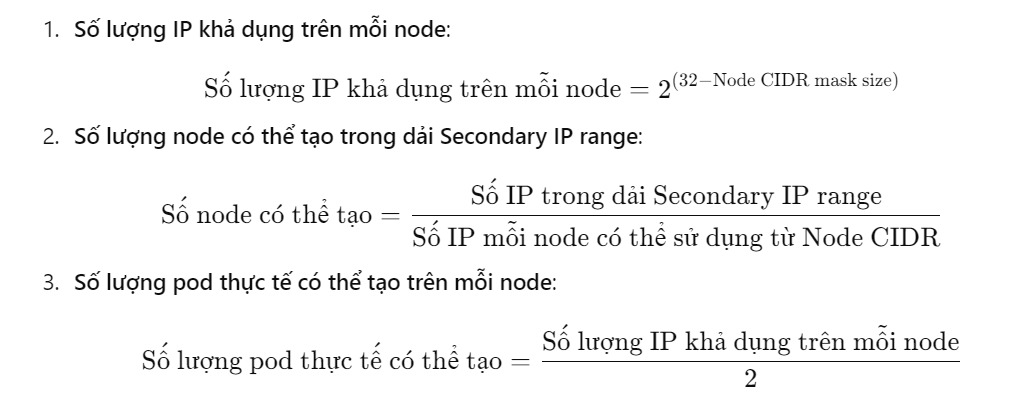

### **Các tính toán số lượng IP cho pod và node:**
Giả sử, khi khởi tạo cluster, tôi lựa chọn: * **VPC**: 10.111.0.0/16 * **Subnet:** * **Primary IP Range:** 10.111.0.0/24 * **Secondary IP Range:** 10.111.160.0/20 * **Node CIDR mask size:** Các giá trị có thể chọn từ **/24** đến **/26**.
Node CIDR mask sizeSố lượng IP cho mỗi nodeSố lượng node có thể tạo trong dải /20 (4096 IP)Số lượng IP phân bổ cho pod trên mỗi nodeSố lượng pod thực tế có thể tạo
/2425616256128
/251283212864
/2664646432
{% hint style="info" %} **Chú ý:** * **Chỉ một loại networktype:** Trong một cluster, bạn chỉ có thể sử dụng một trong ba loại networktype: Calico Overlay, Cilium Overlay, hoặc Cilium VPC Native Routing * **Multiple subnet cho một cluster:** VKS hỗ trợ việc sử dụng nhiều subnet cho một cluster. Điều này cho phép bạn cấu hình mỗi node group trong cluster nằm ở các subnet khác nhau trong cùng một VPC, giúp tối ưu hóa việc phân bổ tài nguyên và quản lý mạng. * **Cilium VPC Native Routing và Secondary IP Range**: Khi sử dụng Cilium VPC Native Routing cho một cluster, bạn có thể sử dụng nhiều Secondary IP Range. Tuy nhiên, mỗi Secondary IP Range chỉ có thể được sử dụng bởi một cluster duy nhất. Điều này giúp tránh xung đột địa chỉ IP và đảm bảo tính nhất quán trong quản lý mạng. * Khi không đủ địa chỉ IP trong **Node CIDR range** hoặc **Secondary IP range** để tạo thêm node, cụ thể: * Nếu bạn **không thể sử dụng Node mới do** hết dải địa chỉ IP trong **Secondary IP range**. Lúc này, các node mới vẫn sẽ được tạo và được join vào cụm nhưng bạn không thể sử dụng chúng. Các pod được yêu cầu khởi chạy trên node mới này sẽ bị kẹt trong trạng thái "**ContainerCreating**" do không thể tìm thấy node phù hợp để triển khai. Lúc này, bạn cần tạo node group mới với secondary range IP chưa được sử dụng trên cluster nào. {% endhint %} **Bước 5:** Chọn **Create Kubernetes cluster.** Hãy chờ vài phút để chúng tôi khởi tạo Cluster của bạn, trạng thái của Cluster lúc này là **Creating**. **Bước 6:** Khi trạng thái **Cluster** là **Active**, bạn có thể xem thông tin Cluster, thông tin Node Group bằng cách chọn vào Cluster Name tại cột **Name**. *** ## Deploy một Workload Bên dưới là hướng dẫn triển khai một deployment nginx và kiểm tra việc phân chia IP cho các pod được triển khai trong cluster của bạn. **Bước 1:** Truy cập vào [https://vks.console.vngcloud.vn/k8s-cluster](https://vks.console-dev.vngcloud.tech/overview) **Bước 2:** Danh sách Cluster được hiển thị, chọn biểu tượng **Download** và chọn **Download Config File** để thực hiện tải xuống file kubeconfig. File này sẽ giúp bạn có toàn quyền truy cập vào Cluster của bạn. **Bước 3**: Đổi tên file này thành config và lưu nó vào thư mục **\~/.kube/config** **Bước 4:** Thực hiện kiểm tra Cluster thông qua lệnh: * Chạy câu lệnh sau đây để kiểm tra **node** ```bash kubectl get nodes ``` * Nếu kết quả trả về như bên dưới tức là bạn Cluster của bạn được khởi tạo thành công với 3 node: ```bash NAME STATUS ROLES AGE VERSION vks-cluster-democilium-nodegroup-558f4-39206 Ready 5m35s v1.28.8 vks-cluster-democilium-nodegroup-558f4-63344 Ready 5m45s v1.28.8 vks-cluster-democilium-nodegroup-558f4-e6e4d Ready 6m24s v1.28.8 ``` * Tiếp tục thực hiện chạy lệnh sau đây để kiểm tra các **pod** đã được triển khai trên namespace kube-system của bạn: ```bash kubectl get pods -A ``` * Nếu kết quả trả về như bên dưới tức là trạng thái các **pods** hỗ trợ chạy Cilium VPC Native đều thành công (**Running**): ```bash NAMESPACE NAME READY STATUS RESTARTS AGE kube-system cilium-envoy-2g22l 1/1 Running 0 6m41s kube-system cilium-envoy-h9mjb 1/1 Running 0 5m53s kube-system cilium-envoy-ngz89 1/1 Running 0 6m3s kube-system cilium-ft98g 1/1 Running 1 (5m33s ago) 6m2s kube-system cilium-operator-5fc5c56c4c-66l6d 1/1 Running 0 10m kube-system cilium-operator-5fc5c56c4c-qfnw2 1/1 Running 0 10m kube-system cilium-rfrr7 1/1 Running 1 (6m10s ago) 6m41s kube-system cilium-xmlq5 1/1 Running 1 (5m24s ago) 5m53s kube-system coredns-1727334052-85db76748b-fpmfr 1/1 Running 0 6m22s kube-system coredns-1727334052-85db76748b-jqv79 1/1 Running 0 6m22s kube-system hubble-relay-8578649fdb-bgzzz 1/1 Running 1 (4m35s ago) 10m kube-system hubble-ui-574c5bb99b-g7l6c 2/2 Running 0 10m kube-system konnectivity-agent-hmf2x 1/1 Running 0 5m24s kube-system konnectivity-agent-q69n2 1/1 Running 0 6m15s kube-system konnectivity-agent-wgqbw 1/1 Running 0 5m14s kube-system vngcloud-controller-manager-d4d4f7b84-m65nb 1/1 Running 0 11m kube-system vngcloud-csi-controller-565c55dbcc-88pt4 7/7 Running 8 (4m59s ago) 11m kube-system vngcloud-csi-controller-565c55dbcc-v22q4 7/7 Running 8 (4m59s ago) 11m kube-system vngcloud-csi-node-665r2 3/3 Running 3 (5m15s ago) 6m41s kube-system vngcloud-csi-node-8x542 3/3 Running 3 (52s ago) 6m3s kube-system vngcloud-csi-node-gx7zd 3/3 Running 2 (83s ago) 5m53s kube-system vngcloud-ingress-controller-0 1/1 Running 1 (5m55s ago) 11m ``` **Bước 2: Triển khai nginx trên cluster vừa khởi tạo:** * Thực hiện khởi tạo tệp tin **nginx-deployment.yaml** với nội dung tương tự bên dưới: ```bash apiVersion: apps/v1 kind: Deployment metadata: name: nginx-app spec: selector: matchLabels: app: nginx replicas: 20 template: metadata: labels: app: nginx spec: containers: - name: nginx image: nginx:alpine ports: - containerPort: 80 ``` * Thực hiện triển khai deployment này qua lệnh: ```bash kubectl apply -f nginx-deployment.yaml ``` **Bước 3: Kiểm tra các pod nginx đã được triển khai và địa chỉ IP được gán cho mỗi pod** * Thực hiện kiểm tra các pod qua lệnh: ```bash kubectl get pods -o wide ``` * Bạn có thể quan sát bên dưới, các **pod nginx** được gán các IP 10.111.16x.x thỏa mãn điều kiện **Secondary IP range và Node CIDR mask size** mà chúng tôi đã chỉ định bên trên: ```bash NAME READY STATUS RESTARTS AGE IP NODE nginx-app-7c79c4bf97-6v88s 1/1 Running 0 31s 10.111.161.53 vks-cluster-democilium-nodegroup-558f4-39206 nginx-app-7c79c4bf97-754m7 1/1 Running 0 31s 10.111.161.1 vks-cluster-democilium-nodegroup-558f4-39206 nginx-app-7c79c4bf97-9tjw7 1/1 Running 0 31s 10.111.160.212 vks-cluster-democilium-nodegroup-558f4-63344 nginx-app-7c79c4bf97-c6vx7 1/1 Running 0 31s 10.111.160.46 vks-cluster-democilium-nodegroup-558f4-e6e4d nginx-app-7c79c4bf97-c7nch 1/1 Running 0 31s 10.111.161.3 vks-cluster-democilium-nodegroup-558f4-39206 nginx-app-7c79c4bf97-cggfq 1/1 Running 0 31s 10.111.161.74 vks-cluster-democilium-nodegroup-558f4-39206 nginx-app-7c79c4bf97-cz4xc 1/1 Running 0 31s 10.111.160.115 vks-cluster-democilium-nodegroup-558f4-e6e4d nginx-app-7c79c4bf97-d84rb 1/1 Running 0 31s 10.111.160.152 vks-cluster-democilium-nodegroup-558f4-63344 nginx-app-7c79c4bf97-dbmt7 1/1 Running 0 31s 10.111.160.184 vks-cluster-democilium-nodegroup-558f4-63344 nginx-app-7c79c4bf97-gtx8b 1/1 Running 0 31s 10.111.161.57 vks-cluster-democilium-nodegroup-558f4-39206 nginx-app-7c79c4bf97-km7tx 1/1 Running 0 31s 10.111.160.94 vks-cluster-democilium-nodegroup-558f4-e6e4d nginx-app-7c79c4bf97-lmk7c 1/1 Running 0 31s 10.111.161.26 vks-cluster-democilium-nodegroup-558f4-39206 nginx-app-7c79c4bf97-mc24h 1/1 Running 0 31s 10.111.160.98 vks-cluster-democilium-nodegroup-558f4-e6e4d nginx-app-7c79c4bf97-n4zvf 1/1 Running 0 31s 10.111.160.204 vks-cluster-democilium-nodegroup-558f4-63344 nginx-app-7c79c4bf97-n84tc 1/1 Running 0 31s 10.111.161.106 vks-cluster-democilium-nodegroup-558f4-39206 nginx-app-7c79c4bf97-qtjjx 1/1 Running 0 31s 10.111.160.32 vks-cluster-democilium-nodegroup-558f4-e6e4d nginx-app-7c79c4bf97-rp4bt 1/1 Running 0 31s 10.111.160.202 vks-cluster-democilium-nodegroup-558f4-63344 nginx-app-7c79c4bf97-sk7tf 1/1 Running 0 31s 10.111.160.196 vks-cluster-democilium-nodegroup-558f4-63344 nginx-app-7c79c4bf97-x8jxm 1/1 Running 0 31s 10.111.160.135 vks-cluster-democilium-nodegroup-558f4-63344 nginx-app-7c79c4bf97-zlstg 1/1 Running 0 31s 10.111.160.121 vks-cluster-democilium-nodegroup-558f4-e6e4d ``` * Bạn cũng có thể thực hiện xem mô tả chi tiết mỗi pod để kiểm tra thông tin pod này qua lệnh: ```bash kubectl describe pod nginx-app-7c79c4bf97-6v88s ``` **Bước 4: Bạn có thể thực hiện một vài bước để kiểm tra chuyên sâu việc hoạt động của Cilium. Cụ thể:** * Đầu tiên, bạn cần cài đặt Cilium CLI theo hướng dẫn tại [đây](https://docs.cilium.io/en/stable/gettingstarted/k8s-install-default/#install-the-cilium-cli). * Sau khi cài đặt Cilium CLI, thực hiện kiểm tra **trạng thái** của Cilium trong cluster của bạn qua lệnh: ```bash cilium status wait ``` * Nếu kết quả hiển thị như bên dưới tức là **Cilium** đang **hoạt động đúng và đầy đủ**: ```bash /¯¯\ /¯¯\__/¯¯\ Cilium: OK \__/¯¯\__/ Operator: OK /¯¯\__/¯¯\ Envoy DaemonSet: OK \__/¯¯\__/ Hubble Relay: OK \__/ ClusterMesh: disabled DaemonSet cilium-envoy Desired: 3, Ready: 3/3, Available: 3/3 Deployment hubble-relay Desired: 1, Ready: 1/1, Available: 1/1 Deployment hubble-ui Desired: 1, Ready: 1/1, Available: 1/1 Deployment cilium-operator Desired: 2, Ready: 2/2, Available: 2/2 DaemonSet cilium Desired: 3, Ready: 3/3, Available: 3/3 Containers: hubble-ui Running: 1 cilium-operator Running: 2 cilium Running: 3 cilium-envoy Running: 3 hubble-relay Running: 1 Cluster Pods: 32/32 managed by Cilium Helm chart version: Image versions cilium vcr.vngcloud.vn/81-vks-public/cilium/cilium:v1.16.1: 3 cilium-envoy vcr.vngcloud.vn/81-vks-public/cilium/cilium-envoy:v1.29.7-39a2a56bbd5b3a591f69dbca51d3e30ef97e0e51: 3 hubble-relay vcr.vngcloud.vn/81-vks-public/cilium/hubble-relay:v1.16.1: 1 hubble-ui vcr.vngcloud.vn/81-vks-public/cilium/hubble-ui-backend:v0.13.1: 1 hubble-ui vcr.vngcloud.vn/81-vks-public/cilium/hubble-ui:v0.13.1: 1 cilium-operator vcr.vngcloud.vn/81-vks-public/cilium/operator-generic:v1.16.1: 2 ``` **Bước 5: Bạn có thể thực hiện healthy check kiểm tra Cilium trong cluster của bạn** * Chạy lệnh sau để thực hiện healthy check: ```bash kubectl -n kube-system exec ds/cilium -- cilium-health status --probe ``` * Kết quả healthy check mong muốn sẽ như sau: ```bash Probe time: 2024-09-26T07:11:57Z Nodes: vks-cluster-democilium-nodegroup-558f4-e6e4d (localhost): Host connectivity to 10.111.0.8: ICMP to stack: OK, RTT=306.523µs HTTP to agent: OK, RTT=206.191µs Endpoint connectivity to 10.111.160.91: ICMP to stack: OK, RTT=307.205µs HTTP to agent: OK, RTT=365.113µs vks-cluster-democilium-nodegroup-558f4-39206: Host connectivity to 10.111.0.14: ICMP to stack: OK, RTT=1.90859ms HTTP to agent: OK, RTT=344.725µs Endpoint connectivity to 10.111.161.9: ICMP to stack: OK, RTT=1.889682ms HTTP to agent: OK, RTT=549.887µs vks-cluster-democilium-nodegroup-558f4-63344: Host connectivity to 10.111.0.9: ICMP to stack: OK, RTT=1.920985ms HTTP to agent: OK, RTT=706.376µs Endpoint connectivity to 10.111.160.223: ICMP to stack: OK, RTT=1.919709ms HTTP to agent: OK, RTT=1.090877ms ``` Ngoài ra, bạn cũng có thể thực hiện thêm các bài kiểm tra kết nối End-to-End hoặc kiểm tra Network performance theo hướng dẫn tại [End-To-End Connectivity Testing](https://docs.cilium.io/en/stable/contributing/testing/e2e/) hoặc [Network Performance Test](https://docs.cilium.io/en/stable/contributing/testing/e2e/#network-performance-test). **Bước 6: Kiểm tra kết nối giữa các Pod** * Thực hiện kiểm tra kết nối giữa các pod, đảm bảo rằng các **pod có thể giao tiếp qua địa chỉ IP của VPC mà không cần qua overlay networks**. Ví dụ bên dưới tôi thực hiện ping từ pod nginx-app-7c79c4bf97-6v88s có địa chỉ IP: 10.111.161.53 tới một server trong cùng VPC có địa chỉ IP: 10.111.0.10: ```bash kubectl exec -it nginx-app-7c79c4bf97-6v88s -- ping 10.111.0.10 ``` * Nếu kết quả như sau tức là kết nối đã thông: ```bash PING 10.111.0.10 (10.111.0.10): 56 data bytes 64 bytes from 10.111.0.10: seq=0 ttl=62 time=3.327 ms 64 bytes from 10.111.0.10: seq=1 ttl=62 time=0.541 ms 64 bytes from 10.111.0.10: seq=2 ttl=62 time=0.472 ms 64 bytes from 10.111.0.10: seq=3 ttl=62 time=0.463 ms --- 10.111.0.10 ping statistics --- 4 packets transmitted, 4 packets received, 0% packet loss round-trip min/avg/max = 0.463/1.200/3.327 ms ```
