Fleet Management

Tổng quan

Fleet Management là tính năng giúp gom nhóm các Kubernetes cluster trên nhiều zone/region, cho phép quản lý traffic linh hoạt giữa các cluster. Khi sử dụng Global Load Balancer (GLB), có hai cơ chế phân phối traffic chính:

  1. North-South Traffic Management với GLB

    • Cách hoạt động: Một GLB duy nhất sẽ route traffic đến các cụm cluster theo vùng địa lý (VD: HAN, HCM...), giúp tối ưu hóa hiệu suất và giảm chi phí so với việc sử dụng nhiều Load Balancer riêng lẻ.

    • Hỗ trợ cho cluster có Network Type: ✅ Calico Overlay ✅ Cilium Overlay ✅ Cilium VPC Native

  2. East-West Traffic Management với MCS

    • Cách hoạt động: Nếu một backend service trong một cluster gặp sự cố, traffic sẽ failover sang backend của các cluster khác trong fleet, đảm bảo không bị downtime.

    • Chỉ hỗ trợ cho cluster có Network Type: ✅ Cilium VPC Native


Tạo fleet

Thực hiện theo hướng dẫn sau đây để tạo một Fleet và quản lý phân phối traffic với GLB:

Bước 1: Đăng nhập vào VKS Portal tại link: https://vks.console.vngcloud.vn/overview

Bước 2: Chọn mục Fleet Management

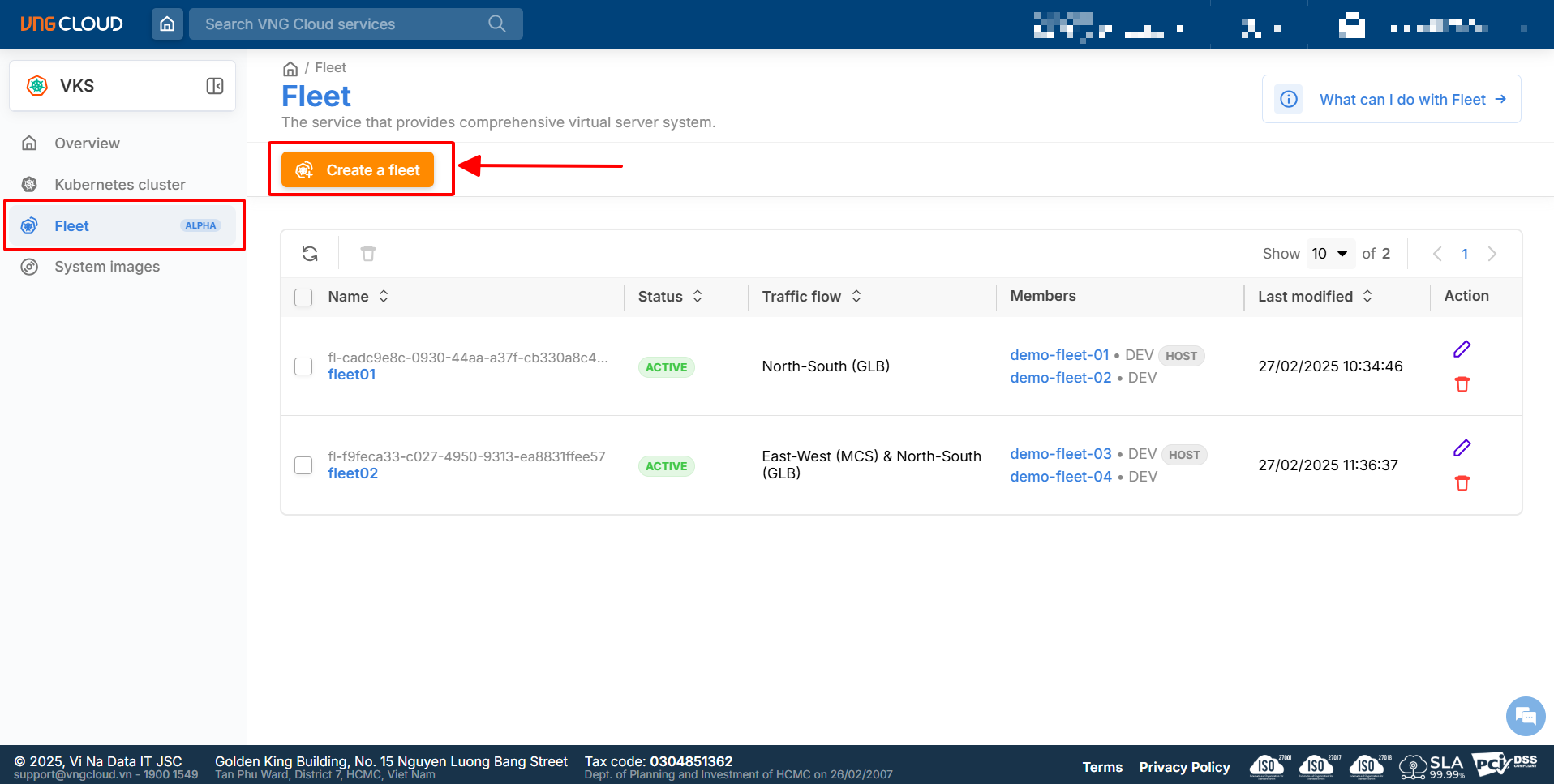

Bước 3: Chọn Create a fleet

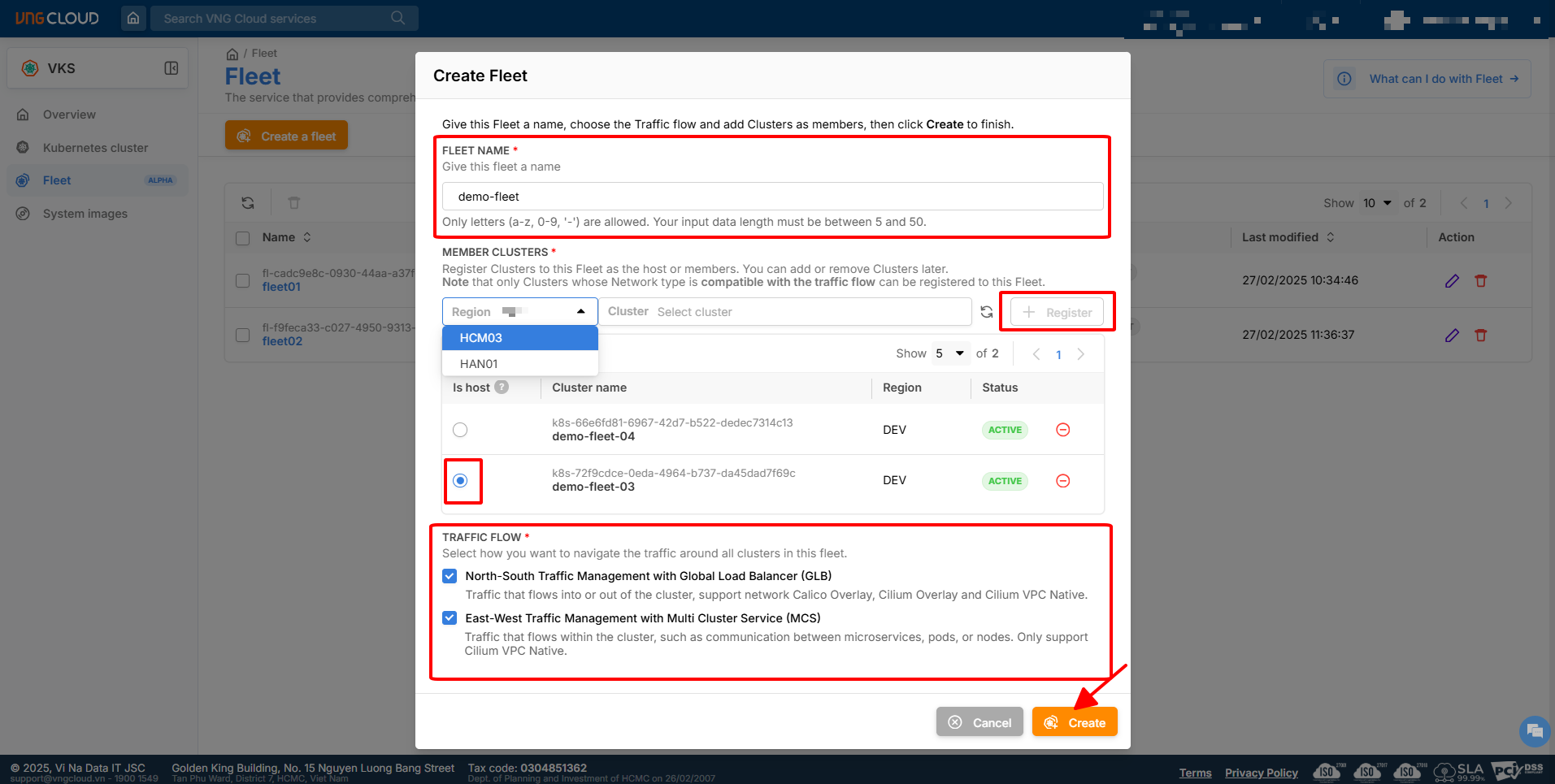

Bước 4: Nhập tên gợi nhớ cho fleet ở mục Fleet Name. Tên Fleet phải có độ dài từ 5 tới 50 ký tự, bao gồm các ký tự a-z, 0-9, '-'

Bước 5: Chọn Region chứa Cluster của bạn

Bước 6: Chọn danh sách cluster bạn muốn thêm vào fleet và chọn Register.

Bước 7: Tại danh sách Cluster đã được thêm, bạn cần chỉ định một cluster làm host. Các Cluster còn lại sẽ là member. Ví dụ trong hình, tôi chỉ định cluster có tên demo-fleet-03 làm host và cluster có tên demo-cluster-04 làm member.

Bước 8: Chọn loại Traffic flow mà bạn mong muốn, tùy thuộc vào loại Network type của các cluster bạn đã chọn mà loại Traffic flow bạn có thể chọn sẽ hiển thị tương ứng.

Bước 9: Chọn Create

Bước 10: Thực hiện triển khai một service trên host cluster. Đầu tiên, bạn cần tải KubeConfig của Host Cluster về và thực hiện kết nối tới host cluster này. Sau khi tải xuống file KubeConfig và cập nhật thành file config trong thư mục ~/.kube, bạn có thể kiểm tra kết nối tới cluster bằng lệnh:

kubectl get nodes

Tiếp theo, hãy thực hiện triển khai một service, trong đó:

  • Với Traffic Flow: East West Traffic Management with Multi Cluster Service: bạn có thể tạo service type LoadBalancer, NodePort hoặc ClusterIP.

  • Với Traffic Flow: North South Trafic Management with GLB: bạn có thể tạo service type LoadBalance hoặc NodePort.

Ví dụ bên dưới, tôi tạo một file nginx.yaml chứa service nginx loại LoadBalancer tại namespace default:

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-app
spec:
  selector:
    matchLabels:
      app: nginx
  replicas: 1
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.18.0
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: nginx-service
spec:
  selector:
    app: nginx
  type: LoadBalancer
  ports:
    - protocol: TCP
      port: 80
      targetPort: 80
kubectl apply -f nginx.yaml

Bước 11: Thực hiện tạo file glb-nginx.yaml chứa service GLB thông qua YAML mẫu sau:

apiVersion: vks.vngcloud.vn/v1alpha1
kind: VngcloudGlobalLoadBalancer
metadata:
  name: nginx-service
  namespace: default

Bước 12: Áp dụng cấu hình GLB bằng lệnh:

kubectl apply -f glb-nginx.yaml

Thay glb-nginx.yaml bằng tên file YAML của bạn.

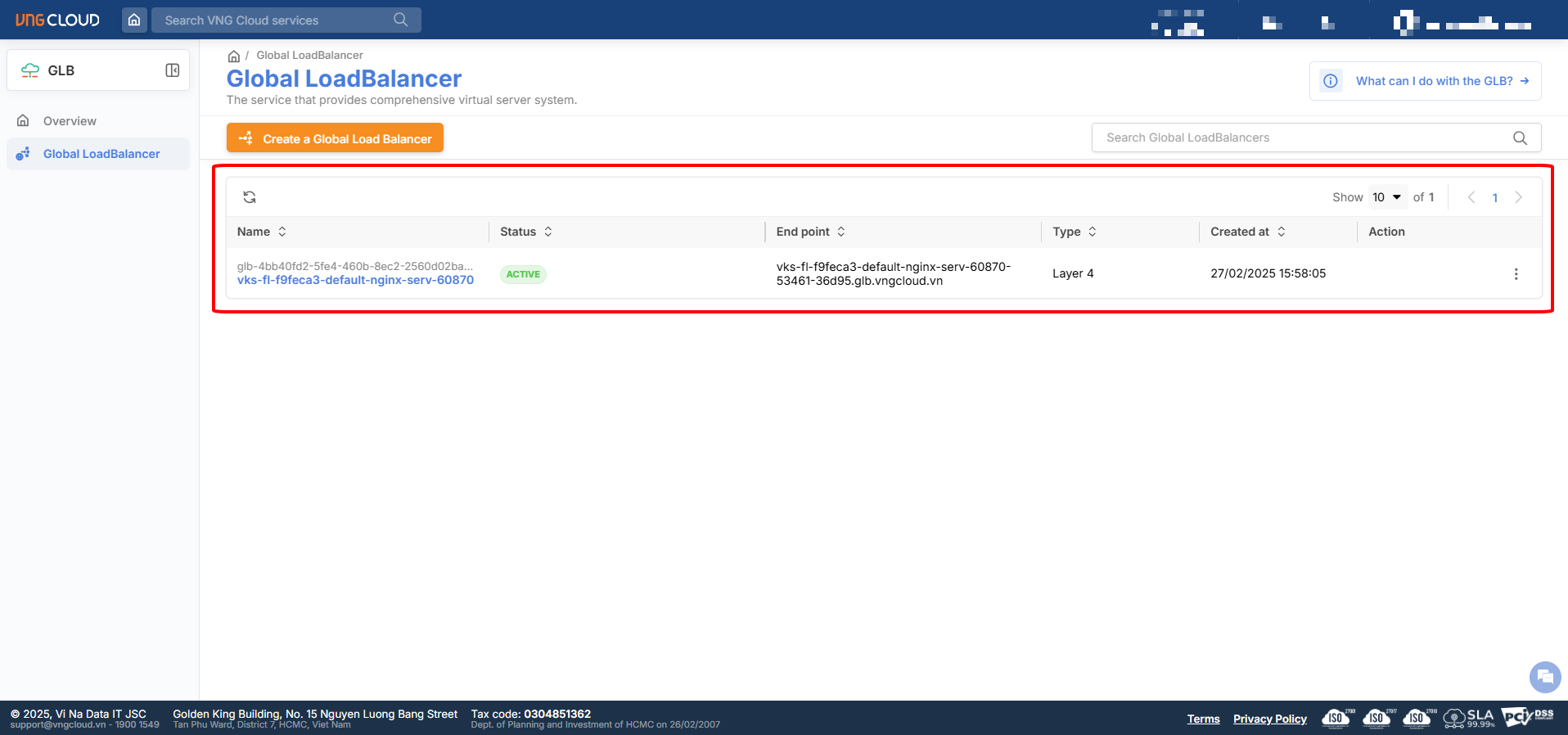

Lúc này, hệ thống sẽ tạo mới một vGLB trên hệ thống vGLB, bạn có thể kiểm tra vGLB được tạo tai đây.

Chú ý:

  • Một vGLB chỉ có thể được sử dụng cho một Fleet duy nhất.

  • Tuy nhiên, nếu bạn có một vGLB chưa được sử dụng trong bất kỳ Fleet nào, bạn có thể tái sử dụng nó bằng cách thêm annotation vào file YAML khi tạo vGLB.

Bước 13: Kiểm tra trạng thái của GLB bằng lệnh:

kubectl get vngcloudgloballoadbalancer -n default

Bạn sẽ thấy danh sách các GLB đã tạo cùng với trạng thái của chúng.

Ví dụ:

NAME            FLEET ID                                  GLB ID                                     ADDRESS
                                                   AGE
nginx-service   fl-cadc9e8c-0930-44aa-a37f-cb330a8c4af9   glb-09108dcc-5d3d-4067-8700-02941acd7d68   vks-fl-cadc9e8-default-nginx-serv-33be0-53461-2354c.glb.vngcloud.vn   4h30m

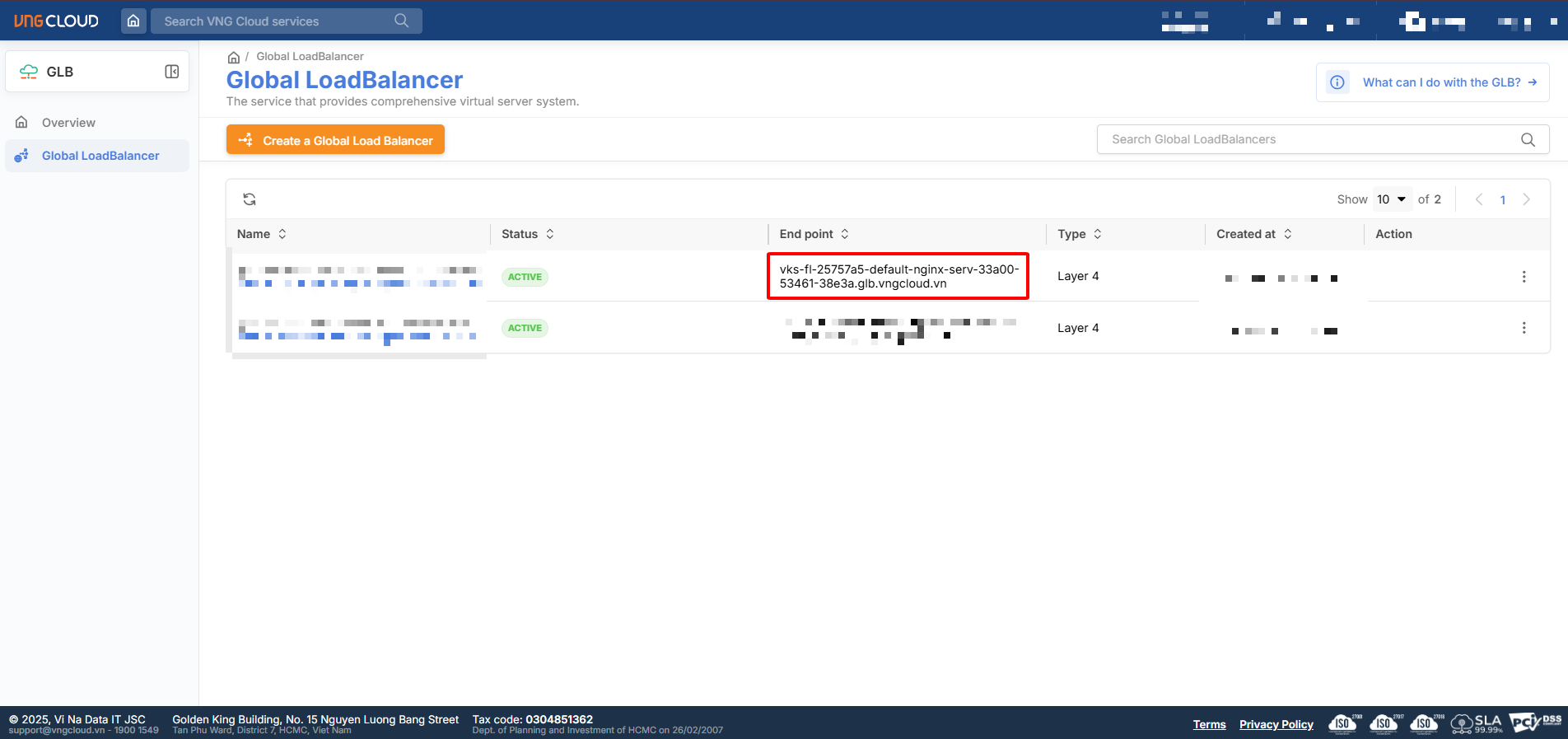

Bước 14: Lấy địa chỉ IP hoặc hostname của GLB để truy cập service bằng lệnh:

Bước 15: Kiểm tra khả năng hoạt động của Fleet bằng cách gửi request đến GLB:

curl http://<GLB_Endpoint>

Thay <GLB_Endpoint> bằng địa chỉ IP hoặc hostname lấy được từ bước trên.

Ví dụ:

curl http://vks-fl-25757a5-default-nginx-serv-33a00-53461-38e3a.glb.vngcloud.vn
StatusCode        : 200
StatusDescription : OK
Content           : <!DOCTYPE html>
                    <html>
                    <head>
                    <title>Welcome to nginx!</title>
                    <style>
                        body {
                            width: 35em;
                            margin: 0 auto;
                            font-family: Tahoma, Verdana, Arial, sans-serif;
                        }
                    </style>
                    <...
RawContent        : HTTP/1.1 200 OK
                    Connection: keep-alive
                    Accept-Ranges: bytes
                    Content-Length: 612
                    Content-Type: text/html
                    Date: Fri, 28 Feb 2025 08:48:50 GMT
                    ETag: "5e9efe7d-264"
                    Last-Modified: Tue, 21 Apr 2020 ...
Forms             : {}
Headers           : {[Connection, keep-alive], [Accept-Ranges, bytes], [Content-Length, 612], [Content-Type, text/html]...}
Images            : {}
InputFields       : {}
Links             : {@{innerHTML=nginx.org; innerText=nginx.org; outerHTML=<A href="http://nginx.org/">nginx.org</A>; outerText=nginx.org; tagName=A; href=http://nginx.org/}, @{innerHTML=nginx.com;
                    innerText=nginx.com; outerHTML=<A href="http://nginx.com/">nginx.com</A>; outerText=nginx.com; tagName=A; href=http://nginx.com/}}
ParsedHtml        : mshtml.HTMLDocumentClass
RawContentLength  : 612

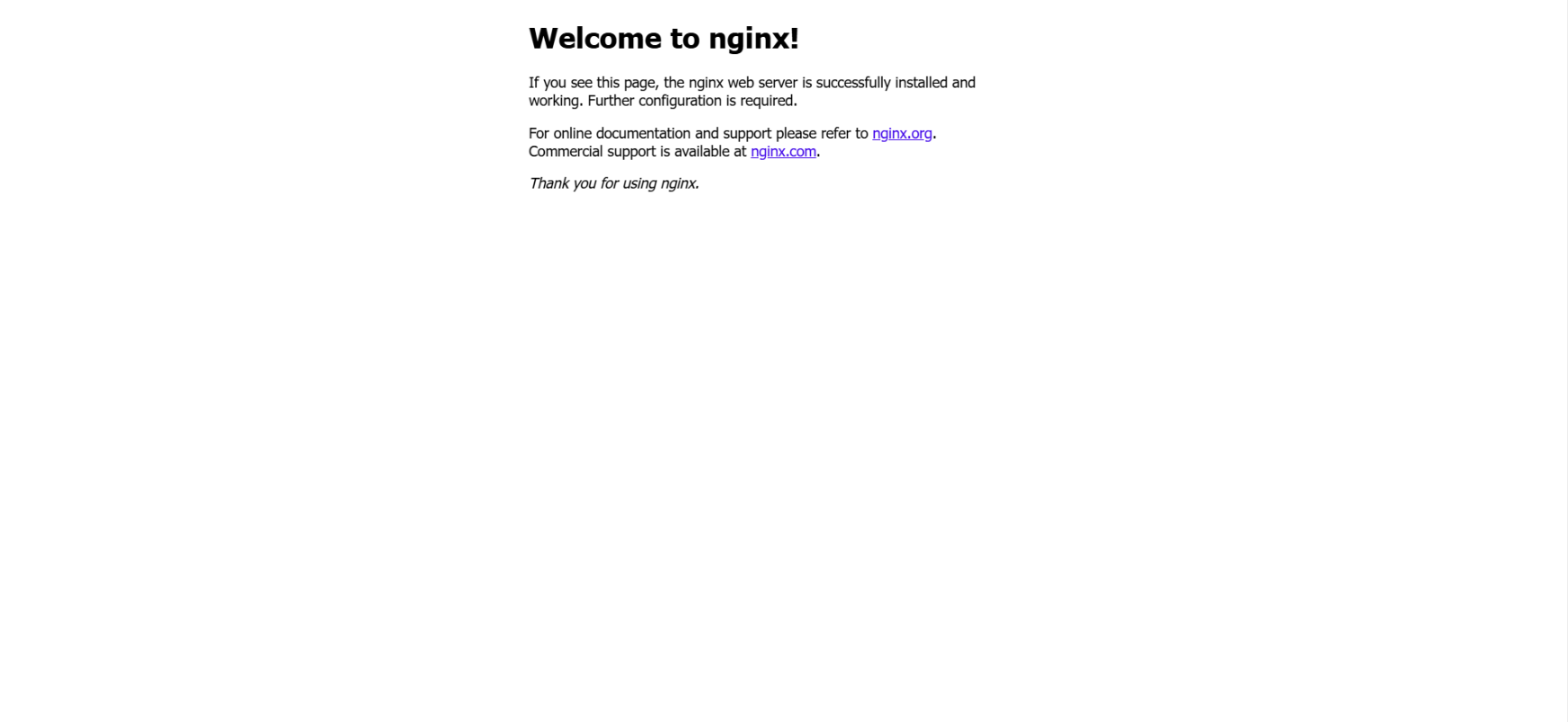

Hoặc truy cập trực tiếp như ảnh:

Kiểm tra North-South Traffic với GLB

Giả sử, bạn đã khởi tạo Fleet với 2 cluster trên 2 region HAN, HCM và chọn Flow Traffic là GLB. Các bước chung để thực hiện thử nghiệm như sau:

  1. Đầu tiên, trên Host Cluster, bạn cần deploy glb-nginx.yaml để tạo GLB qua lệnh:

kubectl apply -f glb-nginx.yaml
  1. Tiếp theo, trên từng Cluster A, B bạn hãy tạo deploy service nginx nhưng bạn cần sửa lại output của service là Hello Nginx HAN, Hello Nginx HCM để dễ quan sát cách traffic được phân phối.

  • Trên Cluster A thuộc Region HCM:

    • Tạo file nginx-configmap.yaml nginx.yaml theo mấu, triển khai chúng trên cluster A:

apiVersion: v1
kind: ConfigMap
metadata:
  name: nginx-custom-page
  namespace: default
data:
  index.html: |
    Hello Nginx HCM
kubectl apply -f nginx-configmap.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-app
spec:
  selector:
    matchLabels:
      app: nginx
  replicas: 1
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
        - name: nginx
          image: nginx
          volumeMounts:
            - name: nginx-html
              mountPath: /usr/share/nginx/html/
      volumes:
        - name: nginx-html
          configMap:
            name: nginx-custom-page

---
apiVersion: v1
kind: Service
metadata:
  name: nginx-service
spec:
  selector:
    app: nginx
  type: LoadBalancer
  ports:
    - protocol: TCP
      port: 80
      targetPort: 80
kubectl apply -f nginx.yaml
  • Trên Cluster B thuộc Region HAN:

    • Tạo file nginx-configmap.yaml nginx.yaml theo mấu, triển khai chúng trên cluster A:

apiVersion: v1
kind: ConfigMap
metadata:
  name: nginx-custom-page
  namespace: default
data:
  index.html: |
    Hello Nginx HAN
kubectl apply -f nginx-configmap.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-app
spec:
  selector:
    matchLabels:
      app: nginx
  replicas: 1
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
        - name: nginx
          image: nginx
          volumeMounts:
            - name: nginx-html
              mountPath: /usr/share/nginx/html/
      volumes:
        - name: nginx-html
          configMap:
            name: nginx-custom-page

---
apiVersion: v1
kind: Service
metadata:
  name: nginx-service
spec:
  selector:
    app: nginx
  type: LoadBalancer
  ports:
    - protocol: TCP
      port: 80
      targetPort: 80
kubectl apply -f nginx.yaml
  1. Cuối cùng, trên ClusterA, B, bạn hãy thực hiện curl vào GLB_Domain.

  • Trên Cluster A thuộc Region HCM:

kubectl get pod
NAME                           READY   STATUS    RESTARTS   AGE
nginx-app-5dc57d48b6-phtz4     1/1     Running   0          23m
kubectl exec nginx-app-5dc57d48b6-phtz4 -it -- curl vks-fl-c4289d0-default-nginx-serv-82e59-53461-93a04.glb.vngcloud.vn

Kết quả curl sẽ như sau:

Hello Nginx HCM
  • Trên Cluster B thuộc Region HAN:

kubectl get pod
NAME                         READY   STATUS    RESTARTS   AGE
nginx-app-5dc57d48b6-tvc5f   1/1     Running   0          16h
kubectl exec nginx-app-5dc57d48b6-tvc5f -it -- curl vks-fl-c4289d0-default-nginx-serv-82e59-53461-93a04.glb.vngcloud.vn

Kết quả curl sẽ như sau:

Hello Nginx HAN

Kiểm tra East-West Traffic với MCS

Thử nghiệm failover bằng cách tắt backend service trong một cluster và quan sát cách traffic được phân phối sang cluster khác trong Fleet:

  • Ví dụ trên Cluster thuộc Region HAN, tôi thực hiện scale deployment theo lệnh:

kubectl scale deployment nginx-app --replicas=0 -n default
  • Lúc này, traffic sẽ được chuyển toàn bộ qua cluster thuộc Region HCM, bạn có thể kiểm tra bằng cách curl tới GLB Endpoint:

curl vks-fl-c4289d0-default-nginx-serv-82e59-53461-93a04.glb.vngcloud.vn

Kết quả curl sẽ như sau:

Hello Nginx HCM

Sau khi hoàn thành các bước trên, bạn đã thiết lập thành công Fleet Management trên VKS với Global Load Balancer để quản lý traffic giữa các cluster hiệu quả.


Đăng ký và hủy đăng ký một cluster vào fleet

Sau khi tạo một Fleet, bạn có thể thêm các cluster Kubernetes hiện có vào Fleet qua 2 cách:

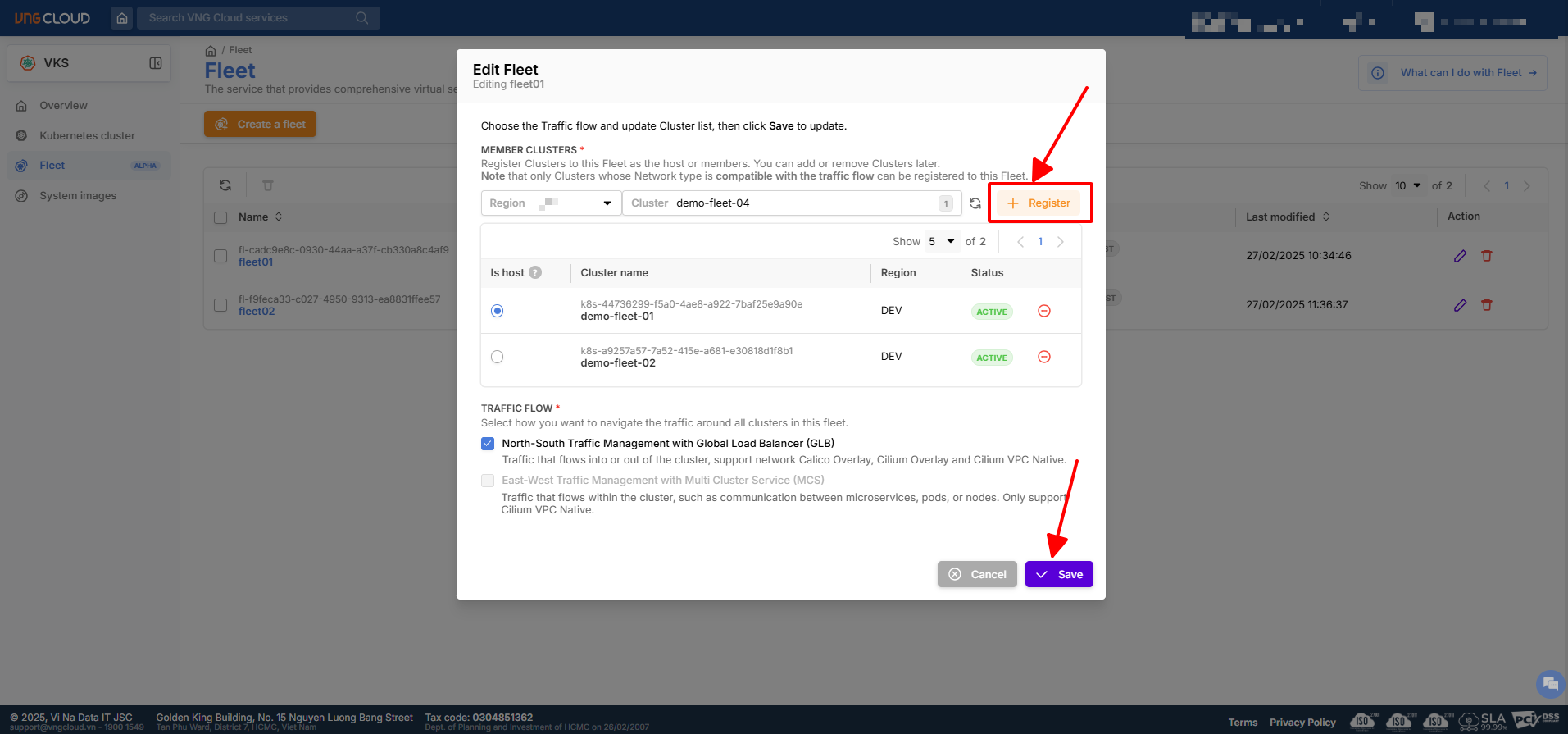

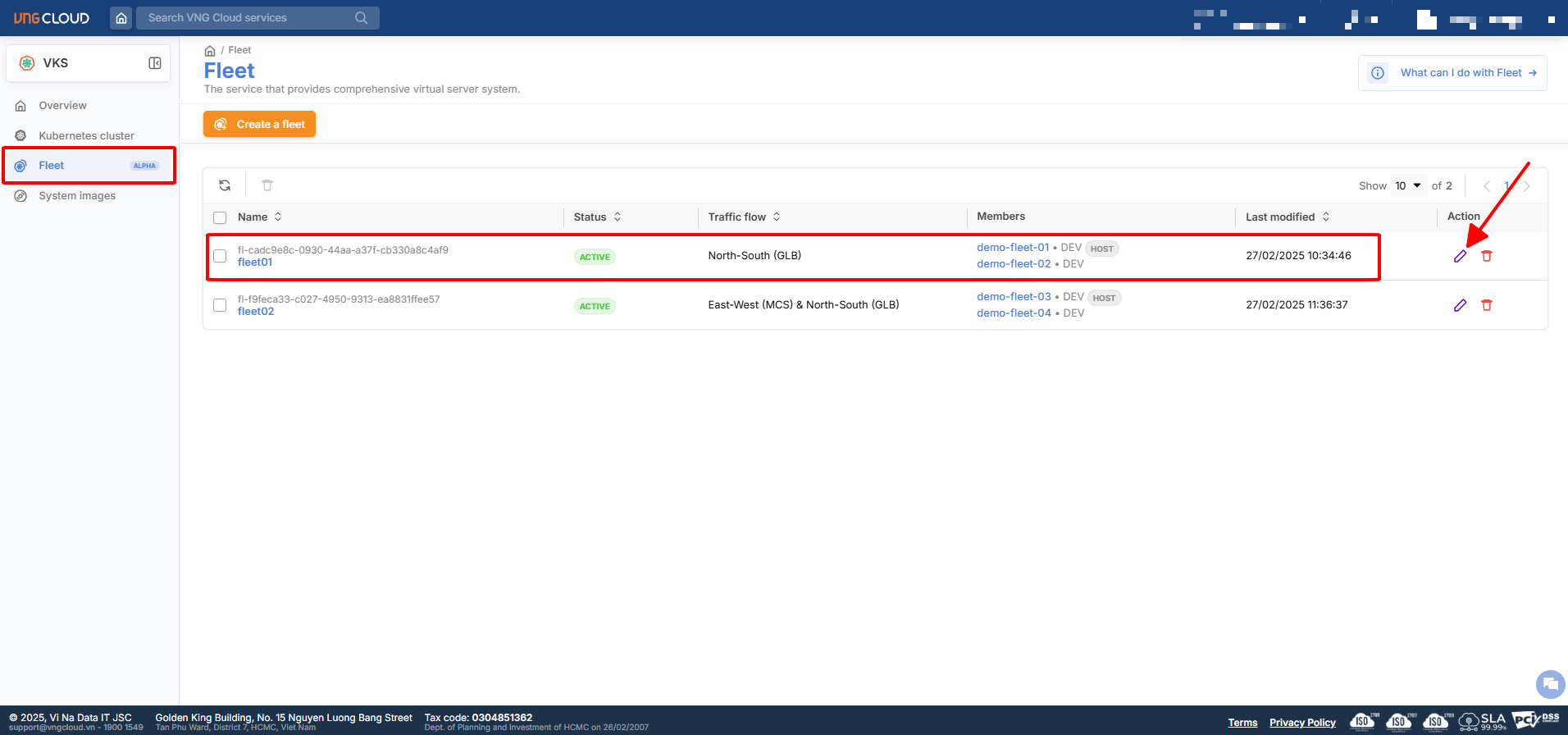

  • Cách 1: Tại mục Fleet Management, chọn Chỉnh sửa Fleet sau đó chọn một cluster từ danh sách có sẵn và nhấn "Register" để thêm vào Fleet.

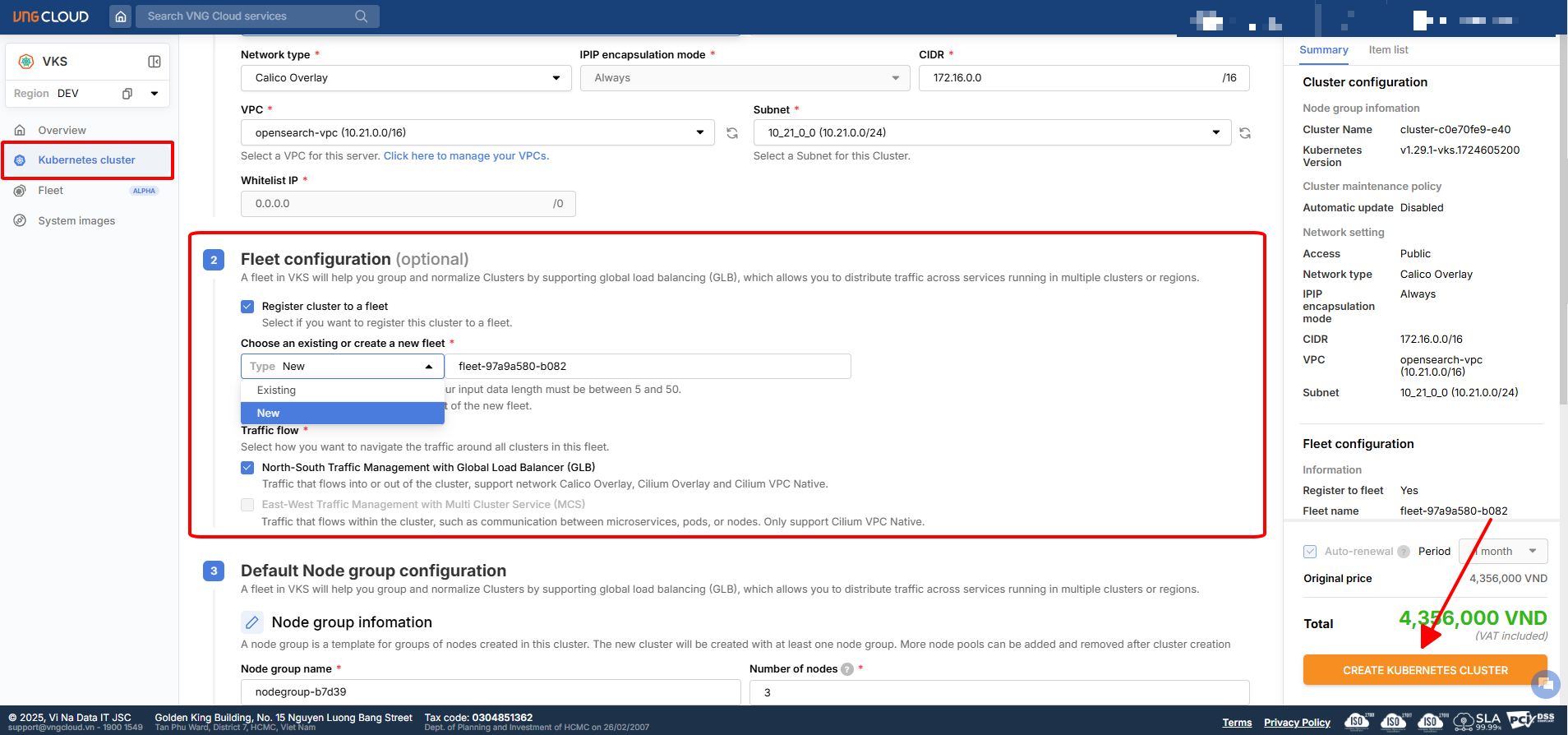

  • Cách 2: Đăng ký trực tiếp cluster vào Fleet ngay trong quá trình tạo cluster.

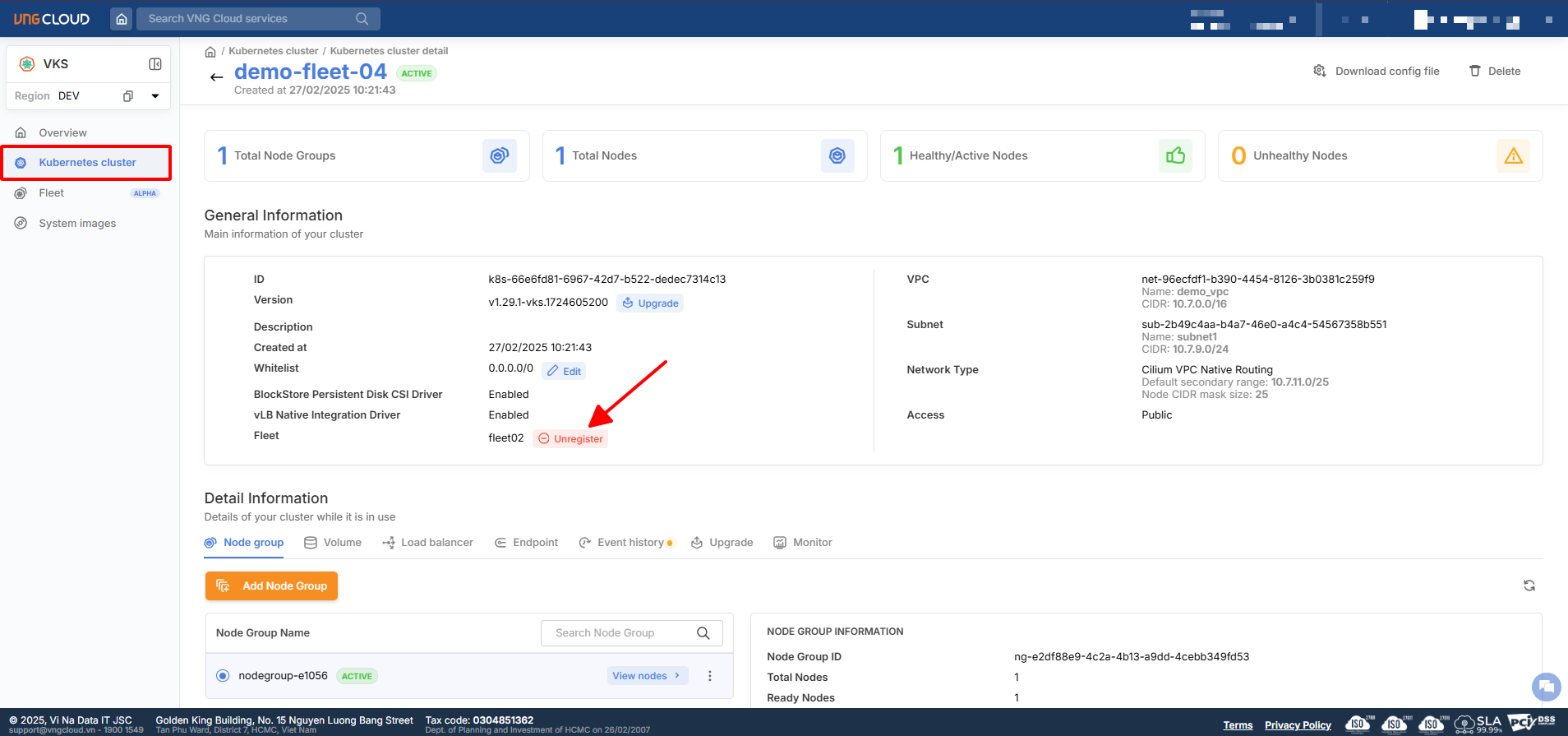

Nếu không cần sử dụng một cluster trong Fleet nữa, bạn có thể hủy đăng ký (Unregister) bằng cách:

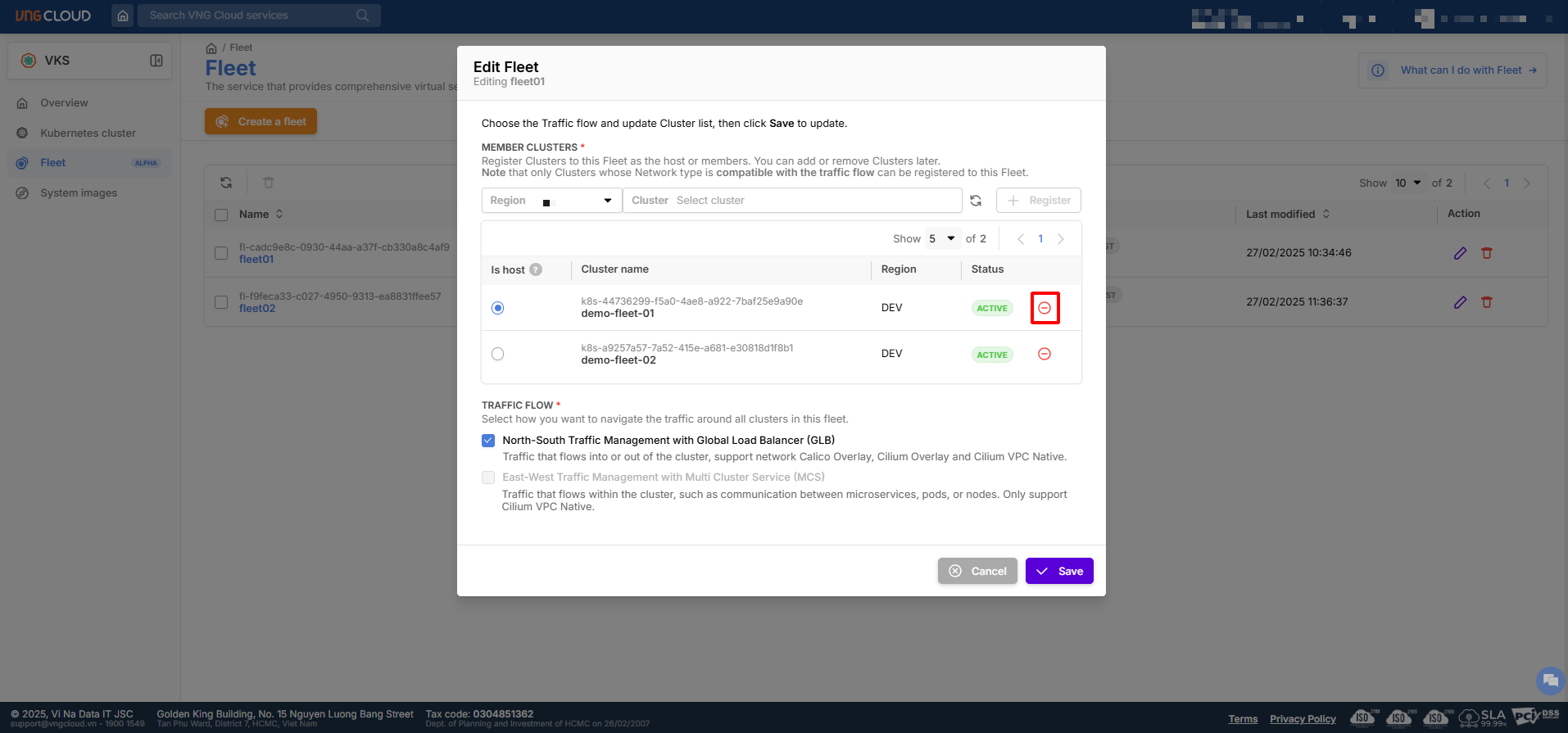

Bước 1: Truy cập vào phần Fleet Management.

Bước 2: Chọn cluster cần loại bỏ.

Bước 3: Nhấn "Remove" hoặc "Unregister" (chỉ xóa cluster khỏi Fleet, không xóa cluster khỏi hệ thống VKS).


Thay đổi host cluster trong một fleet

Sau khi tạo Fleet, bạn có thể chỉnh sửa cấu hình của nó:

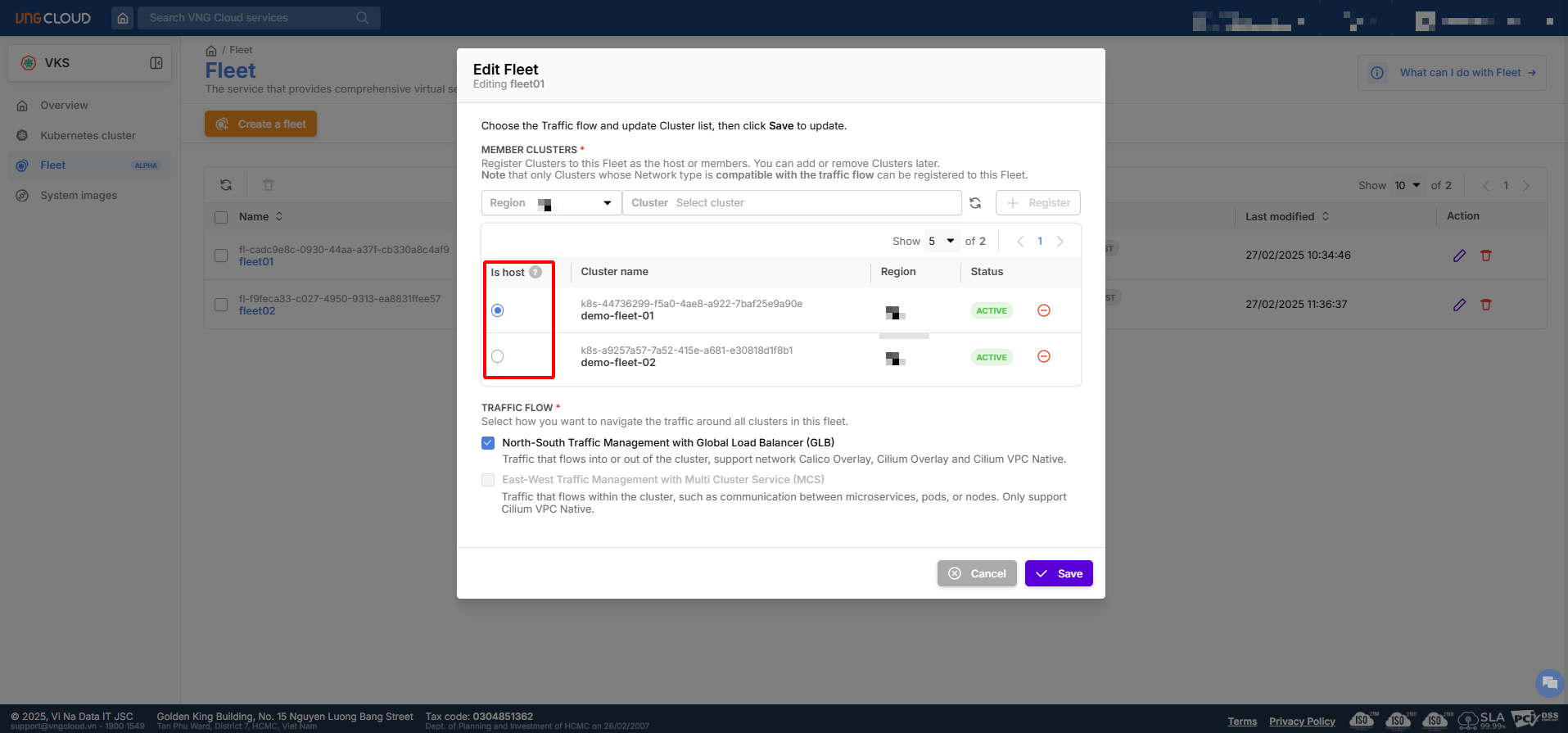

  • Thay đổi Host Cluster trong Fleet hiện có.

  • Thêm hoặc loại bỏ các member cluster khi cần, nhưng luôn đảm bảo Fleet có ít nhất một host cluster.


Xóa một fleet

Khi không còn cần sử dụng Fleet, bạn có thể xóa nó bằng cách:

Bước 1: Truy cập vào Fleet Management.

Bước 2: Chọn Fleet cần xóa.

Bước 3: Nhấn "Delete" và xác nhận.

Chú ý:

  • Mỗi Fleet cần có ít nhất một host cluster, các cluster còn lại sẽ đóng vai trò là member cluster. Sau khi Fleet được tạo, bạn có thể thêm/bớt member cluster hoặc thay đổi host cluster.

  • Một cluster không thể đăng ký vào nhiều Fleet cùng lúc. Nếu muốn đổi Fleet, bạn cần gỡ đăng ký (Unregister) khỏi Fleet cũ trước khi thêm vào Fleet mới.

  • Không thể xóa một cluster nếu nó đang là host cluster trong một Fleet. Nếu bạn muốn xóa một cluster đang là host, bạn cần chuyển vai trò host sang cluster khác trước khi xóa cluster đó. Nếu không có host cluster, Fleet sẽ không hoạt động đúng cách.

  • Nếu bạn muốn sử dụng Private cluster cho Fleet, bạn bắt buộc phải thiết lập NAT để giao tiếp với GLB do hiện tại chúng tôi chưa hỗ trợ Private Service Endpoint tới GLB.

  • Khi xóa một Fleet, các cluster bên trong Fleet vẫn tồn tại và có thể được sử dụng độc lập hoặc thêm vào Fleet khác.
