Bar

Tổng quan

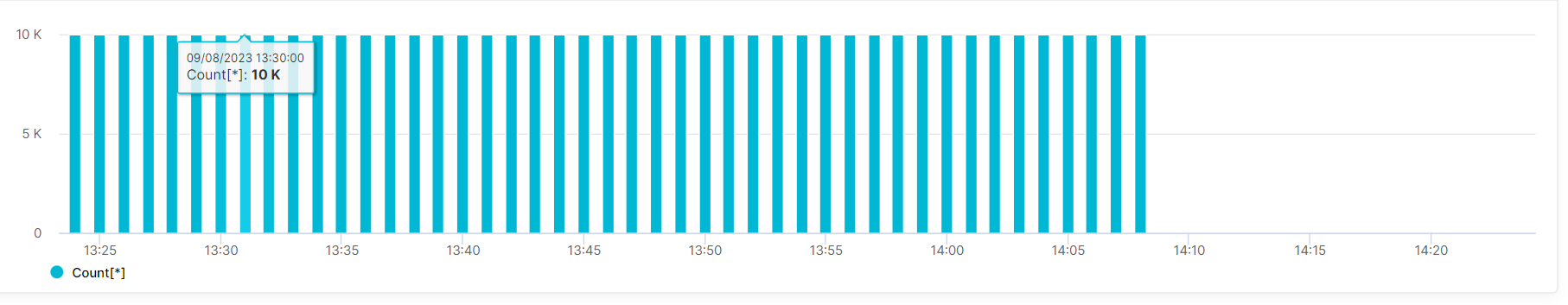

Bar chart (biểu đồ cột) là một loại biểu đồ được sử dụng để so sánh các giá trị của các nhóm hoặc các hạng mục khác nhau. Bar chart trong vMonitor Platform gồm nhiều thanh dọc, mỗi thanh thể hiện một giá trị của một nhóm hoặc một điểm dữ liệu.

---

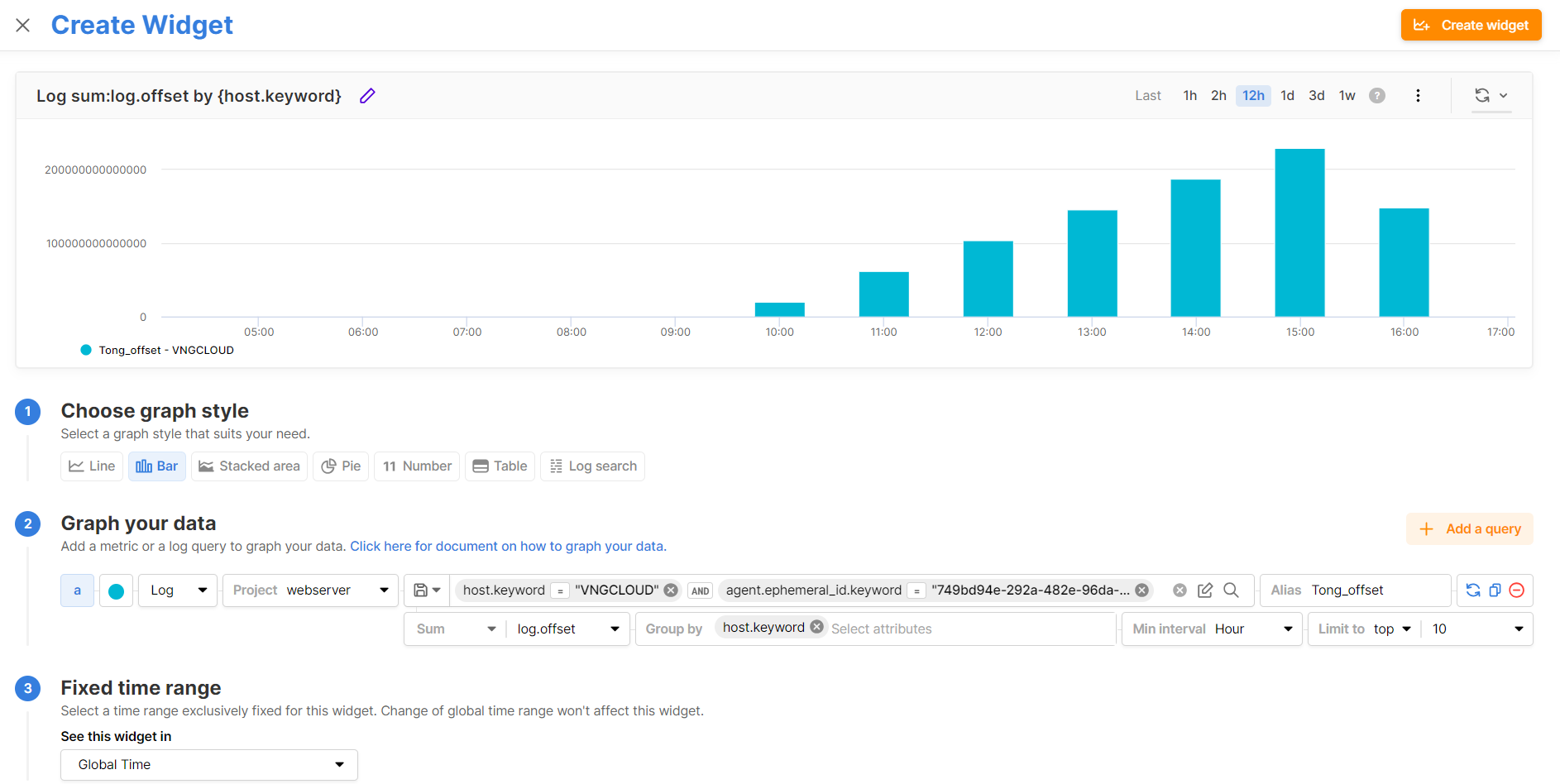

Cấu hình biểu đồ

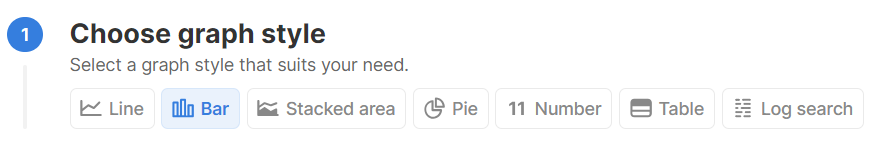

1. Choose graph style

Đối với biểu đồ dạng bar, tại mục này bạn chọn Style là Bar

2. Graph your data

Chọn loại dữ liệu để vẽ Widget:

• Metrics: không hỗ trợ.

• Logs: xem Log Query để cấu hình cho loại dữ liệu Logs.

Alias: Bạn có thể đặt Alias cho mỗi câu query, alias này sẽ được hiển thị trên graph và legend, điều này rất hữu ích cho những tên metric, logs hay những câu query có filter (bộ lọc) dài.

3. Fixed time range

Khung thời gian cố định là một thuộc tính của Widget mà bạn có thể thiết lập để lọc dữ liệu trên Widget theo một khung thời gian cố định mà không phụ thuộc với khung thời gian (time range) của Dashboard. Mỗi Widget đều có thể thiết lập Fixed time range riêng biệt, bạn có thể chọn một trong các khung thời gian được mô tả ở bảng bên dưới. Ví dụ: nếu bạn chọn Global time thì khoảng thời gian lấy dữ liệu trên Widget được hiển thị sẽ được bằng khoảng thời gian mà bạn chọn trên Dashboard. Tức là khi thay đổi thời gian lấy dữ liệu trên Dashboard thì thời gian lấy dữ liệu của Widget sẽ thay đổi theo. Khuyến khích sử dụng lựa chọn này. Nếu bạn chọn Pass N minutes (N = 5,10,...) thì khoảng thời gian lấy dữ liệu trên Widget cố định (không thay đổi) luôn là 5, 10,...phút trước.

4. Configure graph

Ở mỗi loại biểu đồ Line, Bar, Stacked Area, Pie bạn cần chọn thuộc tính biểu đồ tương ứng. Các thuộc tính được chúng tôi mô tả ở bảng bên dưới:

Parameter	Options
Graph legend	Hidden, Top, Bottom, Left, Right
Connect nulls	Enable, Disable
Y-axis lable	Custom value
Y-axis scale type	Linear, Logarithmic
Y-axis Max value	Custom value
Y-axis Max value	Custom value

Chọn Create để tạo Widget, nếu có nhu cầu thay đổi tên widget thì bạn có thể thực hiện chỉnh sửa tại Widget name.
